Variabele Frequentie Oscilatoren

Problemen met VFO's
Een probleem waar je als elektronica hobbyist steevast tegen aanloopt
Is het merkwaardige verschijnsel dat je versterker-trappen de neiging hebben te oscilleren,
Terwijl je oscillatoren het werkelijk vertikken.
Om dit probleem eens de baas te kunnen,
Heb ik besloten eens een aantal oscillatoren te bouwen om de ins en outs wat beter onder de knie te krijgen.
Zie hier de resultaten.

Seiler VFO
De eerste schakeling die ik geprobeerd heb is een variant op de Colpitts oscillator bedacht door een meneer Seiler.
Ontvangers van

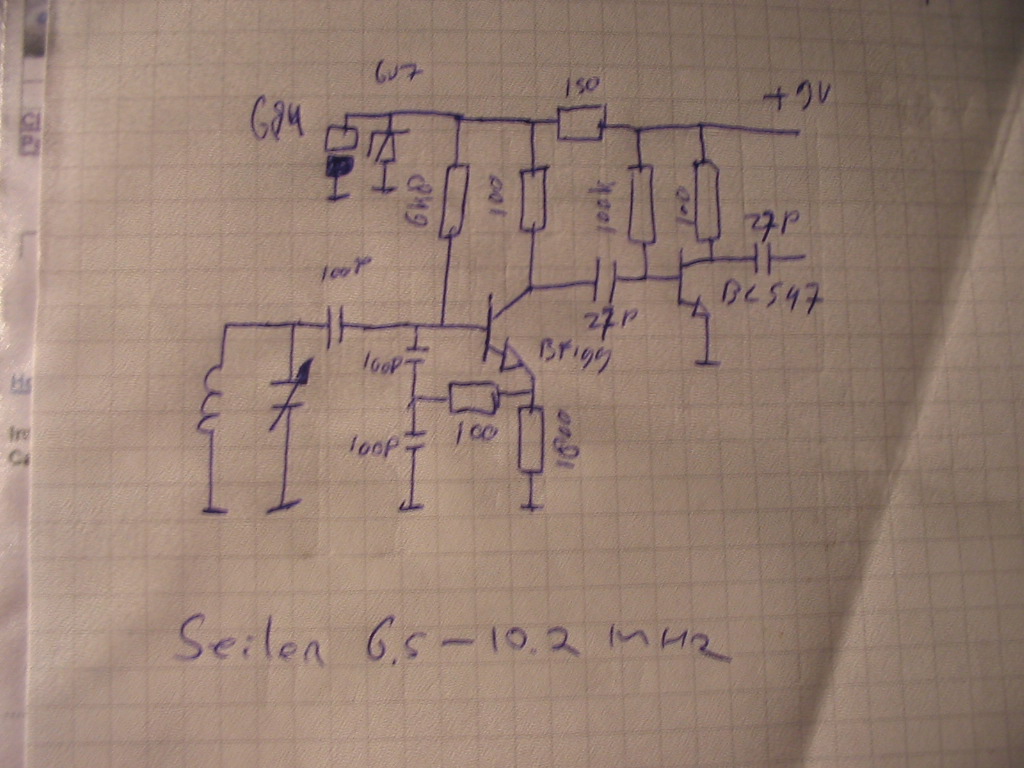

Schema van de Seiler VFO

De Seiler schakeling heeft als voordeel dat de kring zo laag mogelijk belast wordt,
Met een aanmerkelijk grotere stabiliteit als voordeel

De spanningsdeler gevormd door de twee 100pF C's die in dit geval het midden vanuit
de collector van de transistor worden gevoed,
Vormen het typische concept van een Collpits oscillator

De 100pF serie condensator en de 100 Ohm weerstand vermaken de Colpitts tot een Seiler schakeling

Merk op dat voor een goede gelijkstroom instelling twee basis weerstanden waren gepland.
Tijdens het experimenteren heb ik er echter een vergeten terug te zetten.
De schakeling werkte echter prima zo, dus heb ik het zo maar gelaten.
Ik vermoed echter dat het de frequentie stabiliteit enigszins nadelig zal beïnvloeden,
Omdat de ruststroom instelling aanzienlijk hoger zal zijn en de transistor dus meer zal opwarmen.

Over het Buffer-trapje valt verder weinig meer te vertellen dat het prima voldoet

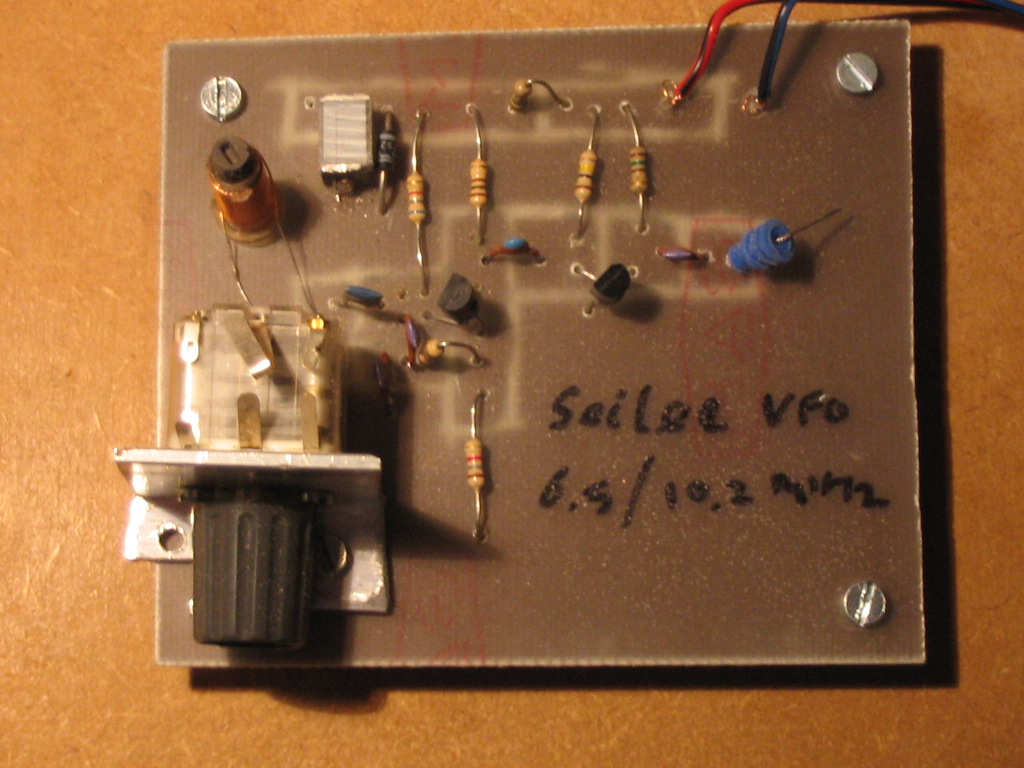

Dit is de praktische uitvoering van mijn Seiler vfo

Deze loopt van 6.5 t/m 10.2MHz
De afstem condensator is gewoon een exemplaar zoals word gebruikt in goedkope portable radio's.

Hartley VFO
Een Hartley VFO is een fijne schakeling
Je moet echt wel iets heel vreemds doen wil het ding niet oscilleren
Want eigenlijk kan er weinig aan mis gaan
De 100 Ohm weerstand en bijhorende 4n7 condensator in de Emitorleiding
voorkomen thermisch weglopen van de oscillator.
Alle waardes van condensatoren en weerstanden zijn eigenlijk een beetje proefondervindelijk gekozen.
De schakeling is echter zo weinig kritisch dat de op goed geluk gekozen waarden,
meteen een werkende oscillator op leverde.

Net als bij de Seiler schakeling heb ik de spanning gestabiliseerd middels een eenvoudige zener schakeling.

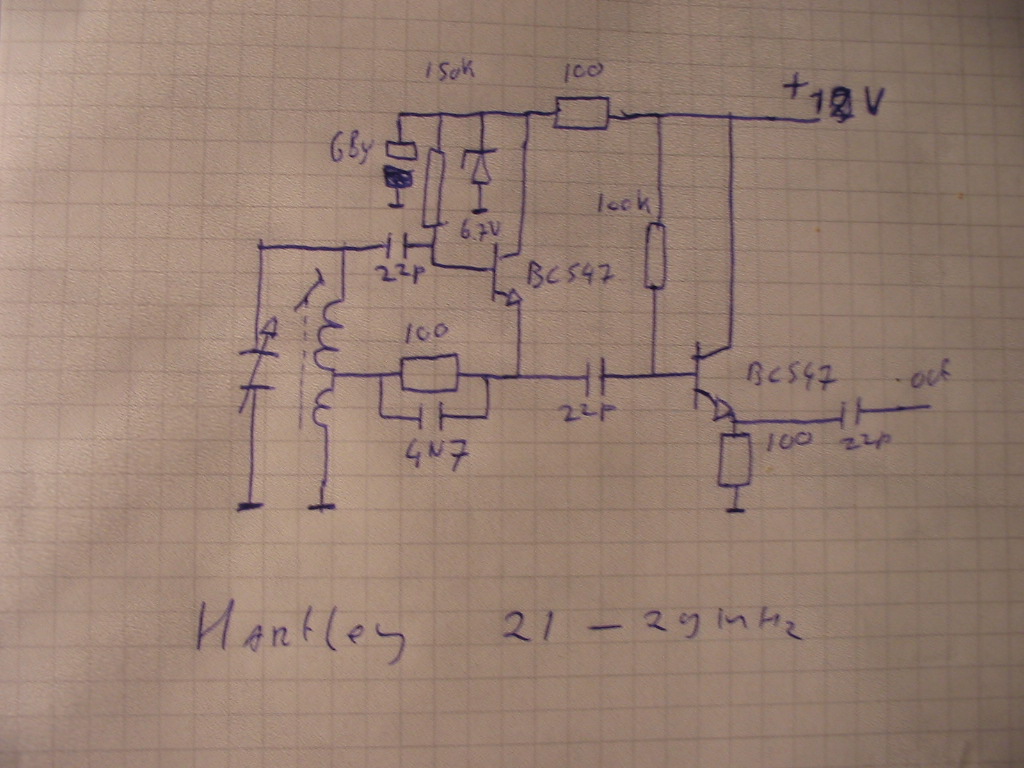

Hartley VFO Schema

Bij een Hartley ontbreekt de capacitieve spanningsdeler die nogal frequentie afhankelijk is
Dit levert als ideale voordeel dat het frequentie bereik van de oscillator
erg groot kan zijn zonder dat de output al te veel varieert.
Nadeel is wel dat een Hartley in het algemeen wat minder stabiel is dan de Colpitts tegenhangers

Typerend voor een Hartley is de aftakking op de spoel, die hier de terugkoppeling verzorgd.
Dit kan ook een losse wikkeling op de spoel zijn.
In dat geval spreken we meestal van een Armstrong (of ook wel een TPTG) Oscillator

Hartley praktische uitvoering

Mijn uitvoering werkt van 21 t/m 29 MHz, later aangepast naar 12MHz t/m 15MHz.

Xtal Oscillator
Ik had even een testoscilatortje nodig,
dus deze ook maar toegevoegd
Het is duidelijk dat er aan deze schakeling weinig mis kan gaan.
Het buffer-trapje kan uiteraard beter, maar ik heb de emitter C bewust weggelaten.
Op die manier kan ik naar keuze daar het HF signaal vandaan halen.

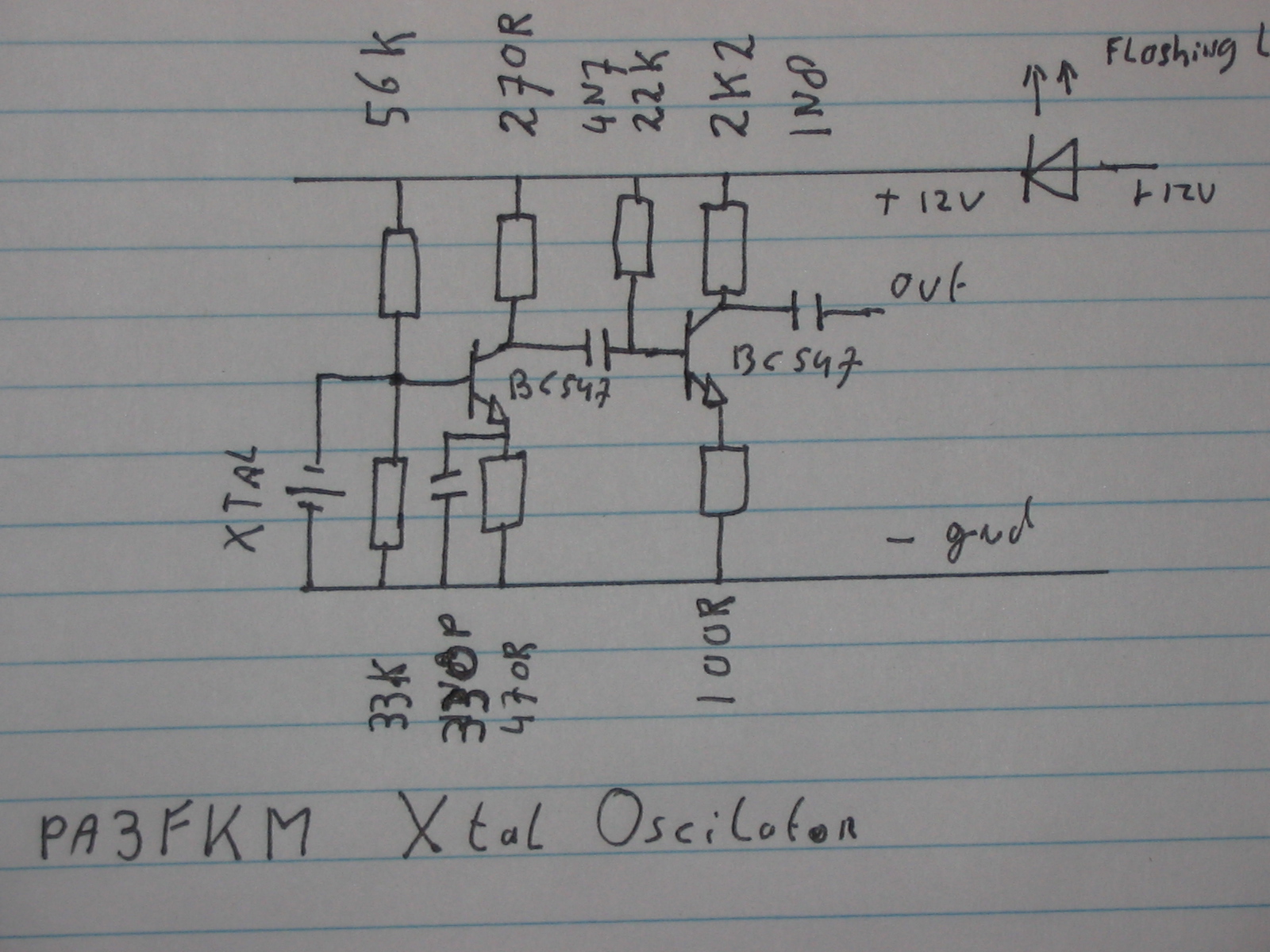

Xtal-oscilator schema

Als je jezelf nu afvraagt hoe ik in hemelsnaam een LED in de voedingislijn kan zetten,
Het betreft hier een knipper-LED.
Op die manier krijg ik een duidelijk puls-gemoduleerd test-signaal

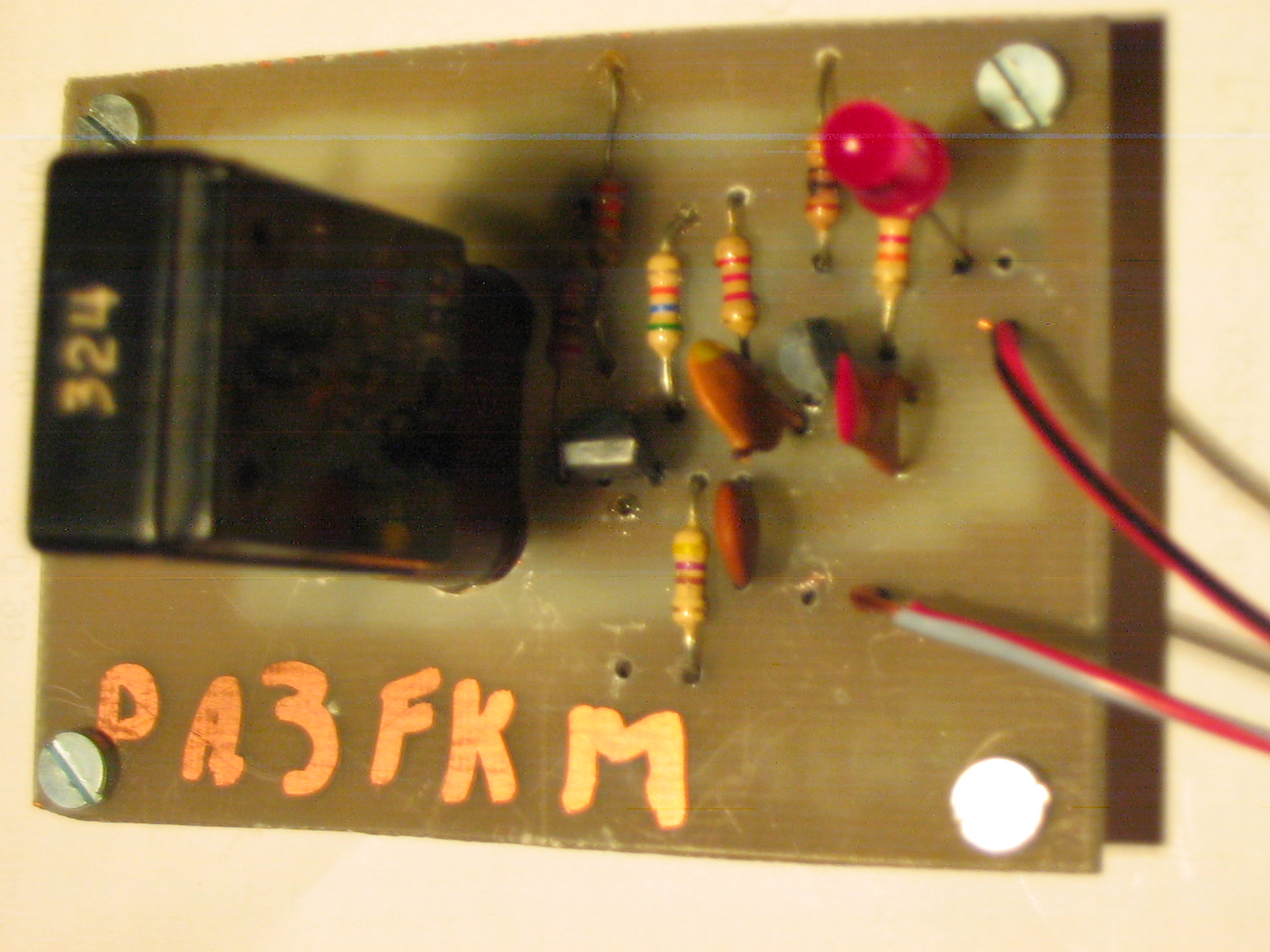

Praktische uitvoering

Achter het ouderwetse FT243 Xtal, zitten voetjes voor diverse soorten xtallen.
